Quais são as principais diferenças entre o trilho de aço S24 e o trilho leve S20?

Quais são as principais diferenças entre o trilho de aço S24 e o trilho leve S20?



As principais diferenças entreTrilho de aço S24eMetrô leve S20residem em sua massa linear e rigidez vertical. Embora ambos pertençam à norma DIN 5901, o trilho S24 tem peso teórico de 24,43 kg/m, o que o torna aproximadamente 23% mais pesado que os 19,80 kg/m do trilho S20. Essa massa adicional permite que o S24 suporte cargas mais altas por eixo, normalmente de até 5 toneladas, em comparação com o limite de 3,5 toneladas do S20.



Comparação detalhada

Peso:





• Trilho S24: Normalmente tem peso teórico de 24,4 kg/m.



• Trilho S20: Normalmente tem peso teórico de 19,8 kg/m.



Dimensões (DIN 5901):

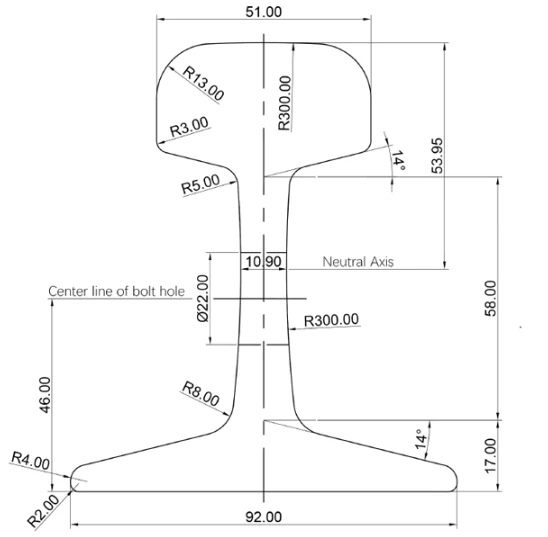

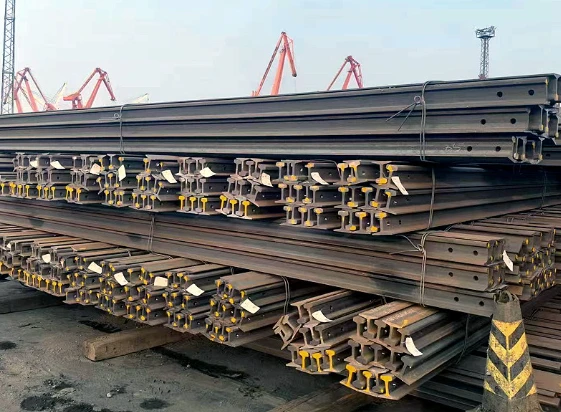

• Trilho S24: Apresenta perfil mais alto, geralmente com altura de 115 mm, largura inferior de 90 mm, largura de cabeça de 53 mm e espessura de alma de 10 mm.

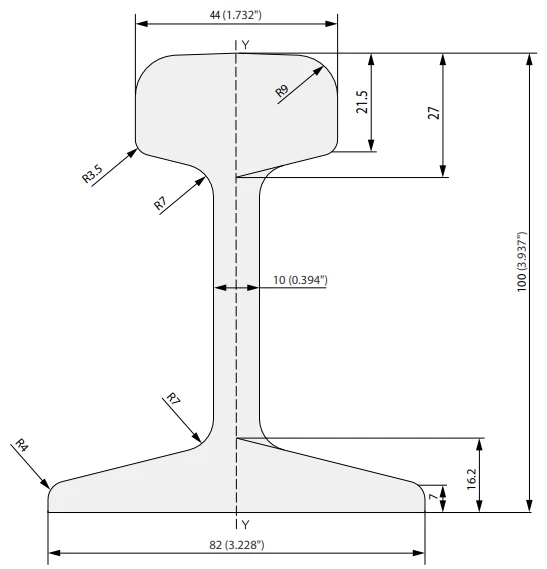

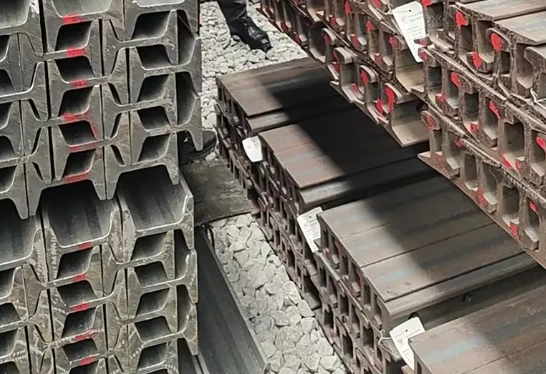

• Trilho S20: tem uma seção-transversal menor em comparação com o S24, otimizada para cenários de-carga mais baixa.



Tamanho	Altura do trilho (mm) A	Largura inferior (mm) B	Largura da cabeça (mm) C	Espessura da teia (mm) t	Peso (kg/m) *
S10	70	58	32	6	10
S14	80	70	38	9	14
S18	93	82	43	10	18.3
S20	100	82	44	10	19.8
S24	115	90	53	10	24.4
S30	108	108	60.3	12.3	30.03

Carga-Capacidade de suporte:





• Trilho S24: projetado para aplicações de-carga média, como carrinhos-de mineração pesados, linhas logísticas industriais e guindastes portuários.



• Trilho S20: adequado para aplicações-mais leves, como logística de chão de fábrica, pistas leves de guindastes e trilhos de construção temporários.



Aplicações:





• S24: Mais adequado para instalações permanentes onde são esperados volumes de tráfego ou cargas por eixo ligeiramente maiores.



• S20: Ideal para espaços mais apertados ou sistemas de transporte temporário onde é necessário material mais leve para facilitar o manuseio.



Como as capacidades de carga diferem entre esses tipos de trilhos?



OS24 capacidade de carga ferroviária foi projetada para aplicações industriais-de serviço médio, enquanto oS20 é estritamente para uso-leve. O24,43kg/mO peso do S24 permite um aumento de carga por eixo de quase 1,5 toneladas em relação ao S20.





Isso torna o S24 adequado para pontes rolantes maiores e locomotivas subterrâneas mais pesadas. Em sistemas de armazéns automatizados, o S24 é frequentemente escolhido quando os carros transportadores transportam cargas de paletes mais pesadas ou quando o espaçamento de apoio entre as vigas das estantes é maior, exigindo um trilho com maior rigidez vertical para evitar a "curvatura" dos trilhos.



Como escolher o tipo certo de trilho?



Escolher o perfil de trilho correto é um ato de equilíbrio entrerequisitos de carga, frequência de uso, eorçamento. A seleção de um trilho muito leve leva a quebras e descarrilamentos frequentes, enquanto um trilho muito pesado resulta em custos desnecessários de aquisição e instalação.



Para selecionar o tipo correto, avalie estes quatro fatores técnicos principais:



1. Carga por eixo e capacidade de carga



O fator mais crítico é o peso máximo que cada rodado exercerá sobre o trilho.



• Metro Ligeiro (por exemplo, S18, S20, ASCE 30):Melhor para cargas por eixo sob5–8 toneladas. Usado normalmente em mineração, construção de túneis e plantas industriais leves.



• Trilho Médio (por exemplo, 30kg/m, 38kg/m):Adequado para cargas entre10–20 toneladas. Comum para frete regional e guindastes de fábricas pesadas.



• Ferrovia Pesada (por exemplo, UIC60, 136RE):Projetado para cargas por eixo de25–35+ toneladas. Eles são padrão para linhas nacionais de carga e passageiros de alta-velocidade.



2. Ambiente Operacional e Padrões



Os tipos de trilhos são fabricados de acordo com padrões regionais e industriais específicos. Você deve garantir que seu material circulante (rodas) seja compatível com o perfil da cabeça do trilho.





• DIN 5901 (Série-S):O padrão europeu para pistas industriais e de mineração. Se o seu projeto for na Europa ou utilizar máquinas europeias, S20 ou S30 são escolhas comuns.



• ASCE (Sociedade Americana de Engenheiros Civis):Amplamente utilizado na América do Norte e do Sul para aplicações industriais leves.



• Padrões UIC/EN:A referência global para infraestrutura de-pesado e de alta{1}}velocidade.



• Ambientes Corrosivos:Se estiver trabalhando em minas úmidas ou fábricas de produtos químicos, concentre-se nometalurgia(por exemplo, maior teor de manganês) e não apenas o peso.



3. Tipo de instalação: Permanente vs. Temporária



A maneira como você planeja colocar os trilhos determina o peso e a flexibilidade do trilho.



• Faixas portáteis:Para canteiros de obras ou linhas florestais temporárias, trilhos mais leves comoS18 ou S20são preferidos porque podem ser manuseados e movidos manualmente sem maquinaria pesada.



• Infraestrutura Fixa:Para linhas de fábrica permanentes ou pistas de guindaste, trilhos mais pesados ​​com bases mais largas (largura dos pés) são escolhidos para fornecer estabilidade-de longo prazo e reduzir os ciclos de manutenção.



Perguntas frequentes



P: Posso usar barras de junção de trilho S24 em trilhos S20 para torná-los mais fortes?

R: Não, os furos não ficarão alinhados e a placa de pesca não ficará encaixada no espaço de pesca. Uma barra de junção de trilho S20 incompatível criará uma conexão frouxa, levando à falha rápida da alma de 7,00 mm e ao possível descarrilamento de seu maquinário.



P: O preço por tonelada é significativamente diferente entre S24 e S20?

R: O preço por tonelada geralmente é semelhante, pois ambos são trilhos-laminados a quente DIN 5901. No entanto, o custo total do seu projeto será maior com o S24 porque você está comprando mais massa de aço (24,43 kg/m vs. 19.80 kg/m) para cobrir a mesma distância.



P: Por que escolher o S20 se o S24 é mais forte?

R: O S20 foi escolhido por seu peso de 19,80 kg/m, que é mais fácil de manusear manualmente e mais econômico-para aplicações leves-como carros de mineração com carga por eixo de 3,5 toneladas ou pequenos guindastes de oficina onde a resistência extra do S24 é desnecessária.



P: Os requisitos do intervalo de expansão são iguais para ambos?

R: Sim, ambos exigem uma folga de expansão de 2–4 mm dentro das respectivas barras de junta. Contudo, como o S24 tem uma massa térmica maior, ele pode exercer mais força nos fixadores durante mudanças extremas de temperatura, exigindo clipes de trilho mais robustos na base de 90,00 mm.



P: O GNEE RAIL pode fornecer S24 e S20 na mesma instalação?

R: Fabricamos uma linha completa de trilhos DIN 5901, incluindo S18, S20, S24 e S30. Fornecemos perfuração e corte CNC de precisão para ambos os tipos, garantindo que as especificações de desenho de trilhos S24 e S20 sejam atendidas com precisão sub{7}}milimétrica para exportação global.
