Quais são as principais propriedades mecânicas do trilho S20?
Apr 23, 2026
Quais são as principais propriedades mecânicas do trilho S20?
As principais propriedades mecânicas doTrilho S20são definidos por sua alta resistência à tração, dureza superficial específica e uma taxa de alongamento equilibrada, todos os quais devem estar em conformidade com osNorma DIN 5901. Essas propriedades determinam a capacidade do trilho de suportar cargas por eixo de até 3,5 toneladas e, ao mesmo tempo, resistir à fadiga e ao desgaste típicos-de trilhos de guindastes industriais leves e sistemas de mineração.
- Resistência à tracção:A RESISTÊNCIA DO MATERIAL DO RAIL S20 normalmente varia entre 500 MPa e 700 MPa, garantindo que o trilho possa suportar forte tensão e compressão sem falha estrutural.
- Dureza superficial:Com uma dureza Brinell (HB) geralmente superior a 160–180, os 30 mmLargura da cabeça do trilho S20resiste ao "crescimento" e ao desgaste abrasivo causado pelo contato repetitivo do disco.
- Alongamento e Ductilidade:Uma taxa de alongamento padronizada (normalmente maior ou igual a 15%) garante aPerfil de trilho S20pode absorver impactos dinâmicos e vibrações sem fratura frágil, o que é crítico para a segurança doSistemas ferroviários ligeiros S20.
- Força de rendimento:Esta propriedade garante aTrilho de aço leve S20mantém a altura de 100 mm e as dimensões da base de 82 mm sob carga, evitando deformações permanentes ou flexões entre pontos de apoio.
Quais são os materiais e especificações do trilho DIN S20?
O trilho DIN S20 é um trilho de aço leve-de peso médio fabricado de acordo com o padrão europeu DIN 5901, comumente usado para trilhos de guindastes industriais, sistemas de chão de fábrica e logística de armazéns. Tem um peso nominal de19,8kg/m.
Especificações de materiais
Os trilhos S20 normalmente são fabricados em aço carbono de alta-qualidade, com classes comuns que incluem:
- 55Q: Usado para alta-dureza e boa resistência ao desgaste, ideal para aplicações industriais-pesadas.
- Q235B:Usado para boa tenacidade e soldabilidade em aplicações-para serviços leves em geral.
- RO 700:Freqüentemente usado para aplicações que exigem alta resistência à tração (maior ou igual a 700 MPa).
| 55Q | Propriedade mecânica | Composição química (%) | |||||||||
| Força de rendimento | Resistência à tracção | Alongamento | Dureza | C | Si | Mn | S | P | |||
| MPa | kg/mm² | MPa | kg/mm² | min | HBW | Menor ou igual a | Menor ou igual a | ||||
| Maior ou igual a | Maior ou igual a | Maior ou igual a | Maior ou igual a | Maior ou igual a | |||||||
| 685 | 69 | 197 | 0.50-0.60 | 0.15-0.35 | 0.60-0.90 | 0.04 | 0.04 | ||||
| Q235B | Propriedade mecânica | Composição química (%) | |||||||||
| Força de rendimento | Resistência à tracção | Alongamento | Dureza | C | Si | Mn | S | P | |||
| MPa | kg/mm² | MPa | kg/mm² | min | HB | Menor ou igual a | Menor ou igual a | Menor ou igual a | |||
| Maior ou igual a | Maior ou igual a | ||||||||||
| 235 | 24 | 375-460 | 38-47 | 26% | 0.12-0.22 | 0.35 | 0.30-0.70 | 0.045 | 0.045 | ||

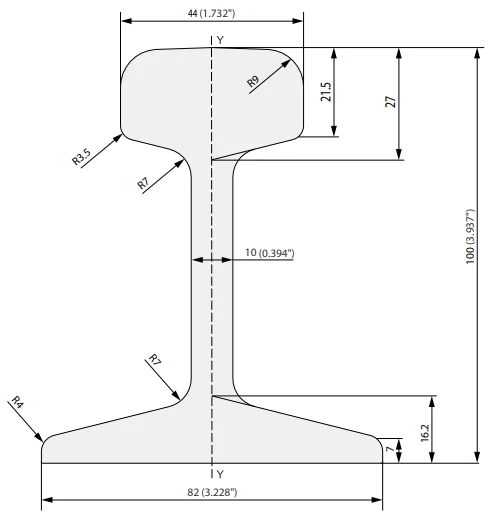

Dimensões Técnicas (DIN 5901)
- Altura: 100mm
- Largura da base: 82 mm
- Largura da cabeça: 44 mm
- Espessura da teia: 10 mm
- Peso: 19,8 kg/m
- Área da Seção: 25,22 cm²
| Tamanho
* |
Altura do trilho (mm)
A |
Largura inferior (mm)
B |
Largura da cabeça (mm)
C |
Espessura da teia (mm)
t |
Peso (kg/m)
* |
| S10 | 70 | 58 | 32 | 6 | 10 |
| S14 | 80 | 70 | 38 | 9 | 14 |
| S18 | 93 | 82 | 43 | 10 | 18.3 |
| S20 | 100 | 82 | 44 | 10 | 19.8 |
Perguntas frequentes
- Qual é o tipo de material padrão para trilho S20?
O tipo de material de trilho S20 mais comum é 55Q ou Q235B. 55Q é geralmente preferido por sua dureza superior e RESISTÊNCIA DO MATERIAL DO RAIL S20 em aplicações de guindaste, enquanto Q235B é usado para trilhos de troles leves e soldáveis.
- O trilho S20 atende aos padrões europeus?
Sim, o trilho S20 é fabricado de acordo com a norma DIN 5901, que é uma norma europeia amplamente aceita para veículos leves sobre trilhos. Ele foi projetado para ser compatível com uma ampla gama de fixadores internacionais e acessórios de barra de junta ferroviária S20.
- Como o peso afeta as propriedades mecânicas?
O peso do trilho S20 por metro de 19,80 kg é resultado das dimensões do perfil. Embora o peso em si não seja uma propriedade mecânica, ele determina o volume de aço disponível para lidar com cargas e é usado para calcular a capacidade de carga do trilho S20.
- As propriedades mecânicas podem ser personalizadas?
Embora as dimensões do trilho S20 sejam fixas, as propriedades mecânicas do trilho S20 podem ser ligeiramente ajustadas escolhendo diferentes tipos de aço ou por meio de processos específicos de tratamento térmico para aumentar a dureza da cabeça em ambientes de alto-desgaste.
- O trilho S20 é adequado para soldagem?
Sim, mas a soldabilidade depende do tipo de material do trilho S20. O Q235B é muito fácil de soldar, enquanto o 55Q requer pré-aquecimento profissional para evitar afetar a RESISTÊNCIA DO MATERIAL DO RAIL S20 próximo à zona de soldagem.
